一、產品概述

TBS-2H型太陽直接輻射傳感器是一款通過國家氣象計量站檢測認可的高精準一級輻射表。主要用于測量垂直于太陽表面輻射和太陽周圍很窄的環日天空散射。廣泛應用于氣象探測、太陽能利用、農業、建筑物理研究、生態監測考察部門。

二、產品特點

1、符合ISO9060(太陽能、半球向日射表和直接日射表的規范與分類)國際標準

2、可作為一級標準太陽直接輻射傳感器使用

3、適用于各種惡劣環境

4、快速響應、精確全自動跟蹤

5、交流或直流供電

三、應用場合

1、太陽能光伏發電

2、太陽能熱水器與太陽能工程

3、太陽能建筑領域

4、太陽能實驗室

5、農林業生態研究

6、極地、海洋、冰川氣候研究

7、天氣與氣候的研究

四、測量原理

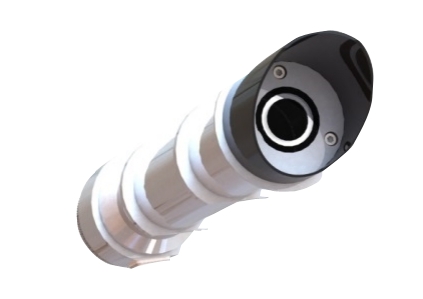

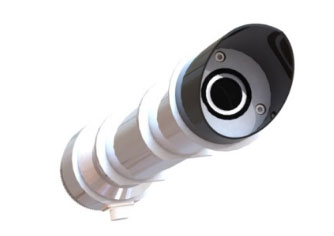

1、TBS-2H型太陽直接輻射傳感器構造主要由光筒和自動跟蹤裝置組成，光筒內部由七個光欄和內筒、石英玻璃、熱電堆干燥劑筒組成。七個光欄是用來減少內部反射，構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是光筒，用以把光欄內部和外筒的干燥空氣封閉，以減少環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.28～3μm波長的太陽直接輻射。光筒的尾端裝有干燥劑，以防止水汽凝結物生成。

2、TBS-2H型太陽直接輻射傳感器感應部分是光筒的核心部件，它是由快速響應的繞線電鍍式多結點熱電堆組成。感應面對著太陽一面涂有特制無光黑漆，上面是熱電堆的熱結點，當有陽光照射時，溫度升高，它與另一面的冷結點形成溫差電動勢。該電動勢與太陽輻射強度成正比。

　3、TBS-2H型太陽直接輻射傳感器輸出輻射量(W/m²)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W?m^-2)，每個傳感器分別給出標定過的靈敏度系數。

五、技術指標

品牌：輝陽智聯
